作業日：2025年9月23日（祝）
走行距離：62572.7 Mile
前回、FZ750の充電不良の原因は、ACジェネレーターの内部に取付けられているレクチファイアでした。長く乗ることを考え、XJR1300のACジェネレーターを注文しました。
さて、XJR1300のACジェネレーターは、私のFZ750（2GHのエンジン）に取付けることができるのか、実際に取付け作業を進めます。
今回調達したパーツ
XJR1300（2010年式 5UXF）の部品は以下のとおりです。
| 部品番号 | 部品名称 | 単価（税込） | 数量 | 備考 |
| 5EA-81600-01 | ACゼネレータアセンブリ | 108,020円 | 1 | ヤマハ純正部品 XJR1300(5UXF) |
| 95814-08065 | ボルト,フランジ | 308円 | 2 | ヤマハ純正部品 XJR1300(5UXF) |
| 90105-08776 | ボルト,フランジ | 308円 | 1 | ヤマハ純正部品 XJR1300(5UXF) |
ACゼネレータ交換の際にウォーターポンプとパイプを取り外す可能性があるので、Oリングも調達します。このOリングはFZR1000(2GH)とFZ750(1FM）とも部品番号は共通です。
| 部品番号 | 部品名称 | 単価（税込） | 数量 | 備考 |
| 93210-23692 | O-リング(1AA) | 121円 | 2 | ヤマハ純正部品 FZR1000(2GH) |
| 93210-33133 | O-リング(626) | 143円 | １ | ヤマハ純正部品 FZR1000(2GH) |
ACジェネレーター交換作業
注文から数日でWeBikeから部品が届きました。ACジェネレーターの交換作業に取り掛かります。
ACジェネレーターの配線加工
こちらが到着したXJR1300（2010年式 5UXF）ACゼネレータアセンブリです。
品番は「5EA-81600-03」です。末尾が03となっているので、どこかが改良されていると信じてます。
配線色がFZR1000（2GH）のACジェネレーターとは異なるので確認します。
ACジェネレーターのカバーを開けると、FZ750やFZR1000では茶色だった配線が青色となったようですね。
コネクターは車体側併せて、配線コムさんで購入した住友電装250型に付替えします。
端子は圧着で十分なのですが、非防水のコネクタは水がかかり銅線も劣化するので、私個人は端子と銅線は圧着後にはんだ付けをしています。
被膜をはんだの熱で溶かさないようにはんだ付け後、被膜の圧着を行っております。
これでXJR1300のACジェネレーターを住友電装250型コネクタと付替え完了です。

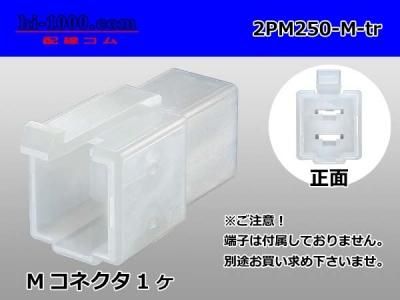

250型2極非防水Mコネクタ 住友電装250型はこちらです。
ACジェネレーターの比較
折角なので、ACジェネレーターを並べてみました。左側からXJR1300(5UXF)、FZR1000(2GH)、FZ750(1AE)のACジェネレーターです。それぞれデザインは結構異なりますね。
エンジン側のOリング部分や軸の部分は見る限り同一なので、互換性はありそうです。
但し、Kさんがおっしゃられていたように、XJR1300のボルトが通るところは厚みが他の2つより厚いですね。確かに長いボルトが必要なわけですね。
そして、持った時の重みが異なる気がしたので、体重計で測ってみました。XJR1300のAC
重量差は僅かなので、組付け後は分からないと思いますが、重量増加した分のメリットがあると良いですね。
| 車体名 | 重さ |
| FZ750(1AE)のACジェネレーター | 約2.90kg |
| FZR1000(2GH)のACジェネレーター | 約2.95kg |
| XJR1300(5UXF)のACジェネレーター | 約3.10kg |
古いACジェネレーター取外し
2GHのエンジンのACジェネレーターはボルト3本で止まっています。
２GHのエンジンはウォーターポンプやパイプなどとならくても、ACジェネレーターの取外しは可能です。
さくっと取り外すことができました。
新しいACジェネレーター取付け
XJR1300のACジェネレーターは、エンジンに取付けようとすると微妙に大きいことが分かりました。
ACジェネレーターを固定する下側のネジ周辺にスペースがなくて工具が入りません。
素直にウォーターポンプを取り外します。
ウォーターポンプの取外し
ウォーターポンプや冷却水のパイプ部分のOリングも購入済みです。
冷却水を抜いて、ウォーターポンプなどを取り外します。
ウォーターポンプと冷却水が通るパイプを取り外します。
こちらがOリングです。ACジェネレーターと一緒に購入しておいてよかったです。
XJR1300のACジェネレーターの組み付け完了
XJR1300のACジェネレーターの組み付け、ウォーターポンプなどの組み付けも完了しました。
銀色のACジェネレーターは色が浮いた気もしますが、そのうち見慣れるのかもしれません。
発電電圧の確認と試走行
XJR13000のACジェネレーターに交換した後、無事にエンジンは始動しました。
FZ750の標準充電電圧値は、14.5V±0.3 2000ｒｐｍですが、アイドリングの状態でも、充電状態となる電圧14.29Vの状態でした。
2000rpmでは電圧14.76Vです。ばっちり充電もできていそうです。
勇気をもって、少し走ってみようと思います。
少し足を延ばして、第三京浜までやってきましたが、エンジンが止まりそうになることはありませんでした。
走行中の電圧は最大でも14.8Vぐらいの範囲に収まておりますので、バッテリーへの負荷もなく充電できる状態ですね。
一番の変化は、アイドリング時の点火が落ち着いたことです。ライトが付いていてもウィンカーを付けていてもアイドリングが落ち着くというのは精神衛生上とてもよかったです。
さて、自宅に帰ろうかと思ったら、セルのスタートボタンが戻らなくなっちゃいました。
セルモーターが焼ける前に、ボタンを指で戻したので、それ以上のトラブルにはなりませんが、セルボタンのバネも直さなくてはいけませんね。
2025年10月18日（土）にスポーツランドSUGOで開催される「My Yamaha Motorcycle Day 2025」に間に合わせないと。
